CameraX api 4편 : Anlysis와 text 분석 라이브러리(OCR)

안드로이드에서 카메라 api와 함께 제공되는 재미있는 것들이 많았다. 예를 들면 OCR 기능이 그중 하나였다.



OCR이란?

광학 문자 인식(OCR)은 텍스트 이미지를 기계가 읽을 수 있는 텍스트 포맷으로 변환하는 과정입니다. 예를 들어 양식 또는 영수증을 스캔하는 경우 컴퓨터는 스캔본을 이미지 파일로 저장합니다. 이미지 파일에서는 텍스트 편집기를 사용하여 단어를 편집, 검색하거나 단어 수를 계산할 수 없습니다. 그러나 OCR을 사용하면 이미지를 텍스트 문서로 변환하여 내용을 텍스트 데이터로 저장할 수 있습니다. 이미지안에 있는 텍스트를 안드로이드의 String 형식으로 가져오게 만든느 것이라고 이해하면 쉬울듯 싶다.





안드로이드 CameraX에서 이미지를 사용할 수 있는 부분은 2부분이 있다.

• a) 사진 촬영 이후 이미지
• b) Preview에서 실시간으로 나오는 이미지

그래서 공부할겸 2가지 부분다 사진속 Text를 안드로이드에서 String으로 가져올 수 있는 예제를 만들어 봐야겠다.





먼저,

build.gradle > dependencies

implementation 'com.google.android.gms:play-services-mlkit-text-recognition:19.0.0'

참고 : https://developers.google.com/ml-kit/vision/text-recognition/v2/android?hl=ko





onCreate 부분에 선언!!!

TextRecognizer textRecognizer = TextRecognition.getClient(TextRecognizerOptions.DEFAULT_OPTIONS);







a) ImageCapture에서 촬영된 단일 이미지 활용

// 이미지 캡처 콜백 등록
imageCapture!!.takePicture(
    newExecutor,
    object : ImageCapture.OnImageCapturedCallback() {
        override fun onCaptureSuccess(image: ImageProxy) {
            // 이미지 데이터 추출 및 처리
            recognizeText(image)
        }

        override fun onError(exception: ImageCaptureException) {
            // 캡처 에러 처리
        }
    })





b) Analysis에서 나오는 실시간 이미지 활용

    private fun setAnalysis(): ImageAnalysis.Analyzer {
        @ExperimentalGetImage
        val analysis = ImageAnalysis.Analyzer {
            recognizeText(it)
        }
        return analysis
    }



ImageAnalysis.Analyzer 에서 callBack으로 오는 ImageProxy  OCR 하는 부분으로 넘겨줌.



    private fun recognizeText(imageProxy: ImageProxy) {
        @ExperimentalGetImage
        val mediaImage: Image? = imageProxy.image
        if (mediaImage != null) {
            val image = InputImage.fromMediaImage(
                mediaImage,
                imageProxy.imageInfo.rotationDegrees
            )

            // [START run_detector]
            textRecognizer!!.process(image)
                .addOnSuccessListener { visionText -> processTextBlock(visionText) }
                .addOnCompleteListener { imageProxy.close() }
                .addOnFailureListener { e ->
                    Log.d(
                        TAG,
                        "Text detection failed.$e"
                    )
                }
            // [END run_detector]
        }
    }



이미지에서 String을 얻어오기 위해 ImageAnalysis.Analyzer에서 받아온 ImageProxy를 textRecognizer.process(image)로 넘겨줌.



성공적으로 된다면 addOnSuccessListener의 Text 타입(visionText) 결과값으로 넘어옴.



이미지에 글자가 한줄만 있는게 아닐수 있어서 Text Block 형태로 넘어오는 것 같다.

    private fun processTextBlock(result: Text) {
        val blocks = result.textBlocks
        var curText:String = ""
        for (i in blocks.indices) {
            val lines = blocks[i].lines
            for (j in lines.indices) {
                val elements = lines[j].elements
                for (k in elements.indices) {
                    curText += elements[k].text
                }
                Log.d("curText : ", curText)
            }
        }
    }



blocks.indices > lines.indices > elements.indices 이렇게 작게 쪼갤수 있나보다.





Github :

https://github.com/tvroom88/AIO_Android_Kotlin_Support_Material/tree/main/CameraX/CameraX_3_OCR



전체 코드 :

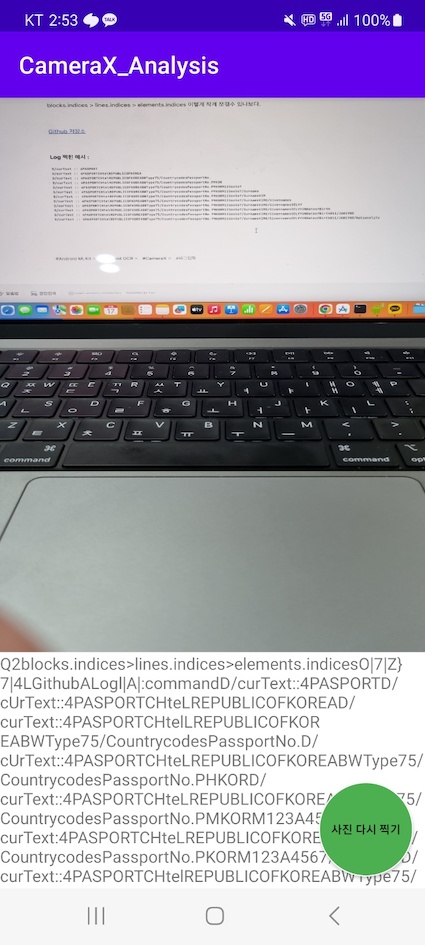

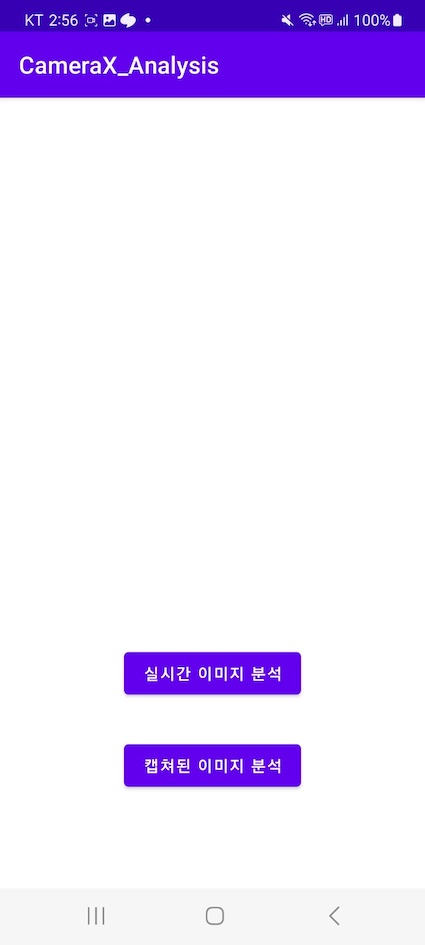

완성된 화면 :
